发布日期：2022-08-17 10:25:00 浏览次数:

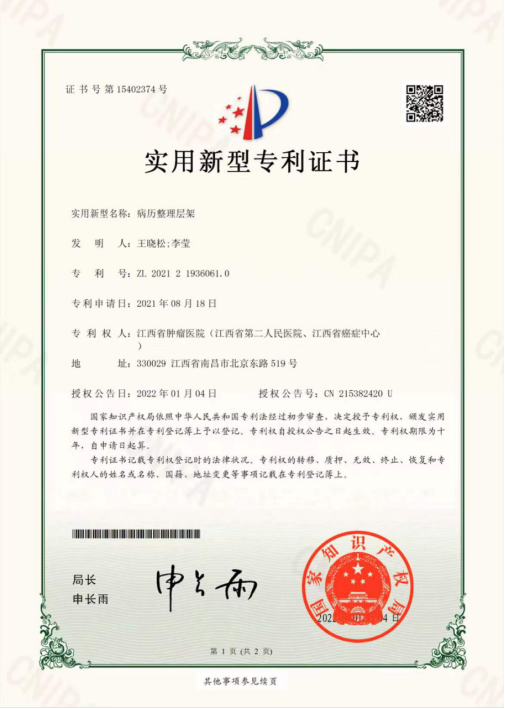

一、专利权人：王晓松、李莹
二、专利简要:病例整理层架，它包括固定层架和附加层架，附加层架位于固定层架的上方，固定层架与附加层架的内部均开设有两个存放槽，存放槽的开口处设有标签盒，附加层架与固定层架的两侧上端分别连接有两个上连接条，附加层架上的每个上连接条的下端设有下连接条，上连接条和下连接条内部分别设有开口方向相反的“T”形卡槽；附加层架上的下连接条和固定层架上的上连接条相接触，且外套设有固定套，固定套内部上下壁均连接有“T”形卡条，卡条与卡槽相适配，固定套两侧设有限位板，附加层架和固定套数量设为多个。本实用新型提出的病历整理层架，可根据不同科室或不同患者病历多少进行增减附加层架，实用性高，便于整理使用

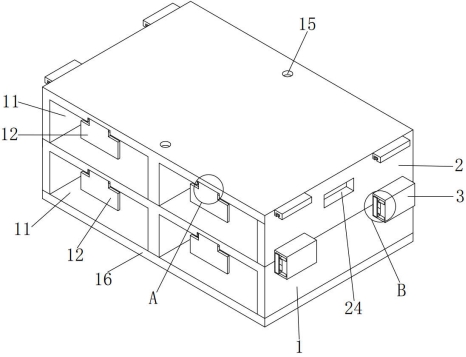

三、专利设计图：

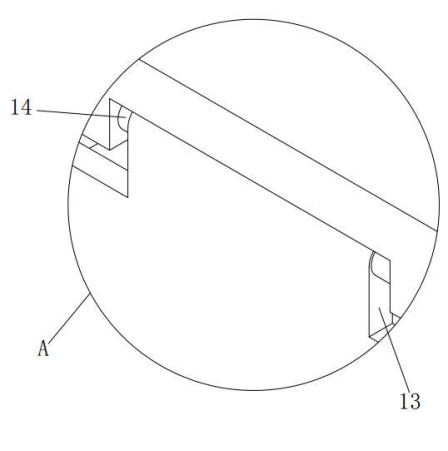

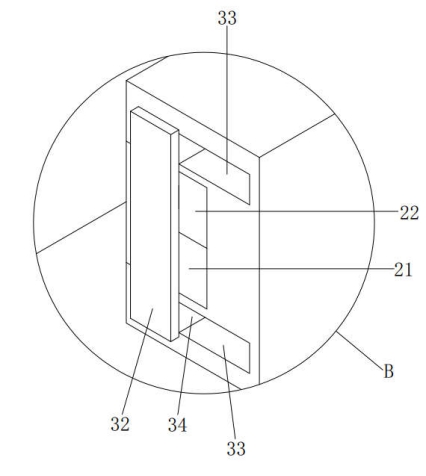

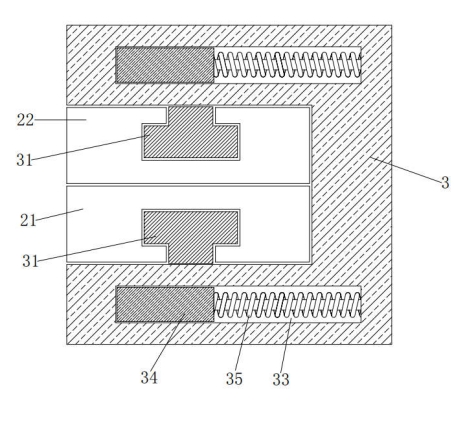

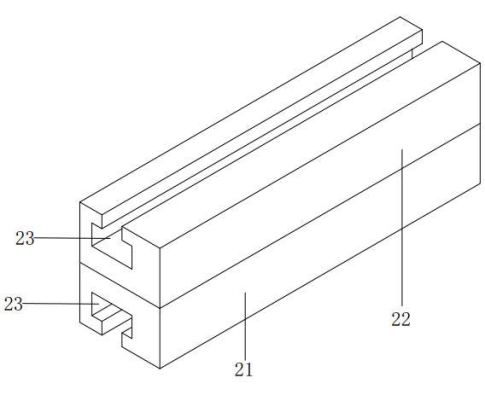

主要符号说明：1固定层架、2附加层架、3固定套、11存放槽、12标签盒、13安装槽、14转轴、15对位孔、16底板、21上连接条、22下连接条、23卡槽、24提拉槽、31卡条、32限位板、33滑槽、34滑块、35限位弹簧。
