留置针延长管固定手环

发布日期:2022-08-12 15:13:49 浏览次数:

分享到:

留置针延长管固定手环

一、专利权人:肖苏萍、李倩倩、闵美兰

二、专利简要:留置针延长管固定手环,它涉及一种医用固定手环。包括腕带主体、穿孔、弹力带、粘贴绒面和延长管连接口锁紧固定扣,腕带主体一端设置有穿孔,腕带主体的正面设置有第一勾面,第一勾面的中间设置有延长管连接口锁紧固定扣,第一勾面右侧通过弹力带与粘贴绒面连接,所述的粘贴绒面的背面为第二勾面,腕带主体的背面为与人体皮肤接触的第一绒面。本实用新型结构设计合理,使用方便舒适,能够有效固定留置延长管,实用性强。

三、专利设计图:

图1:本实用新型的正面结构示意图

图2:本实用新型的延长管连接口锁紧固定扣使用状态示意图

图3:本实用新型的背面结构示意图。

图标说明:1.腕带主体2.穿孔 3.第一勾面4.第一魔术按压粘贴扣 5.弹力锁紧带 6.第二魔术按压粘贴扣 7.弹力带 8.粘贴绒面 9.第二勾面 10.第一绒面 11.延长管连接口锁紧固定扣

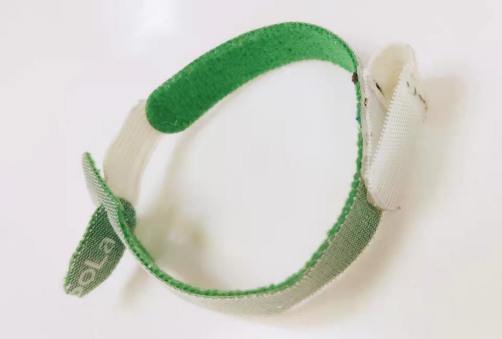

四、专利实物图:
